HSPDTS-101ID名為“高速高精度信號調制數字驅動溫控板卡”，其是一款理想的用于高速高精度的激光器調制信號發生及電流驅動和溫度控制的多功能一體式板卡。

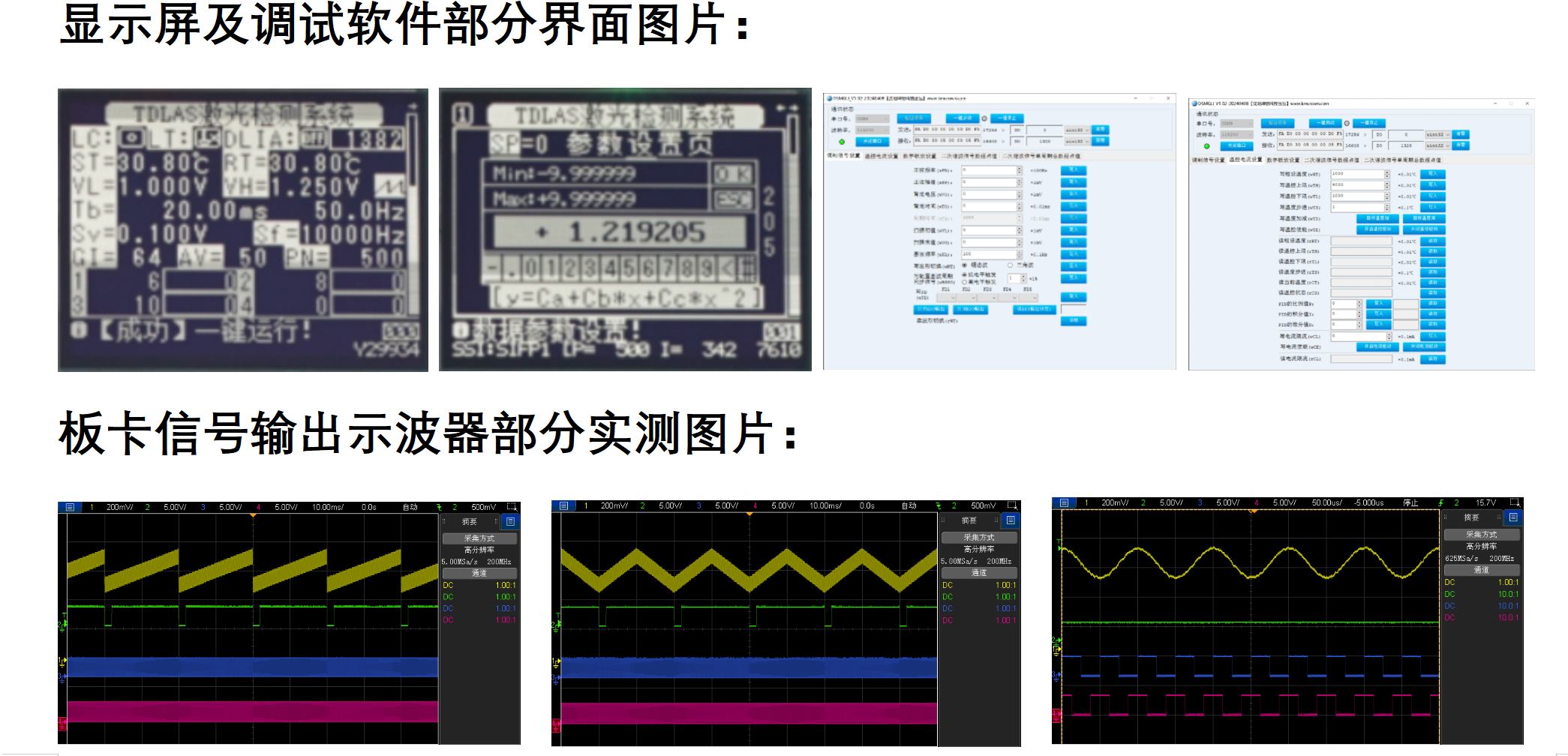

        此板卡具備多參數設置、一鍵啟停功能以及OLED多功能按鍵顯示屏（可選配）和相應的上位機調試軟件（可選配）。對于專業級用戶可開放相關高級功能，諸如控溫PID參數可通過OLED多功能按鍵顯示屏或上位機調試軟件進行設置，控溫曲線可通過上位機調試軟件進行實時繪制等。

        其供電電壓是5V，標準模塊具有2路模擬信號輸出（1路“調制驅動信號”正弦波與三角波（或鋸齒波）疊加的信號，1路“掃描基波信號”），3路同步數字信號輸出（掃描基波同步信號輸出、正弦波同步二倍頻信號I、正弦波同步二倍頻信號Q/正弦波同步一倍頻信號），其正弦波、三角波（或鋸齒波）的頻率和幅值均可通過串口通訊進行設定。其中正弦波頻率500Hz~10KHz，步進 100Hz 可調，峰峰值0V~1V，步進 1mV 可調；三角波(鋸齒波) 頻率 0.1Hz~50Hz，步進 0.1Hz 可調，幅值 0V~3.3V，步進 1mV 可調，斜率可通過起始低電壓和終止高電壓以1mV分辨率可調。通訊接口采用非隔離3.3V-TTL串口/板載隔離型USB-C轉TTL串口接口（可選配）。具備參數存儲功能掉電不丟失。

        標準模塊可輸出最大125mA的電流（其它大于等于10mA同時小于等于300 mA的電流輸出在模塊體積不變的前提下可訂制，其它電流輸出訂制可能會改變模塊體積），其精度可達0.01mA。通過內部數字設定的電壓來控制輸出電流，比例系數為50mA/1V，500 KHz正弦波恒流帶寬（100 KHz方波恒流帶寬），具有斷電保護、慢啟動激光二極管保護、兼容TTL關機引腳等功能。其可針對通過TEC+RTD(10KΩ)熱敏電阻所構成的激光器溫控體系進行高精度的數字式溫控。溫控范圍：+15 °C ~ +40°C，溫控精度：0.01℃，TEC最大輸出電流：±2A（常規LD電壓自適應），可選配獨立的溫度顯示屏幕，以串口通訊方式進行溫度設定和獲知溫控狀態（獲知溫控狀態也可直接通過1個IO口的電平狀態進行讀?。?。
